性能特點：

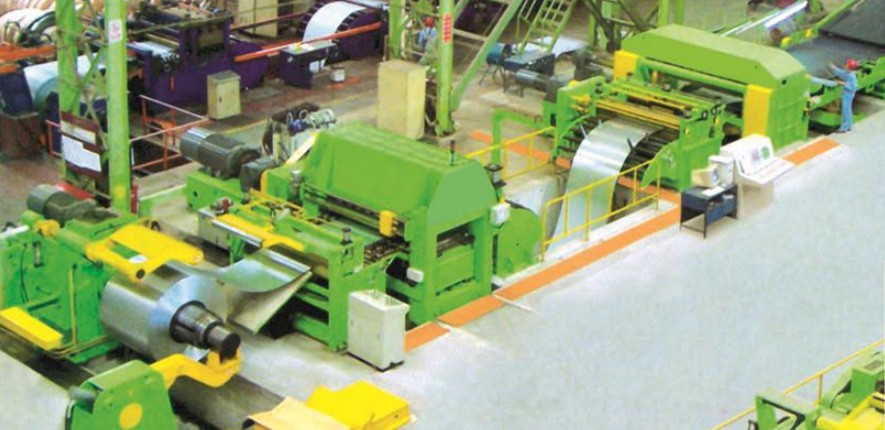

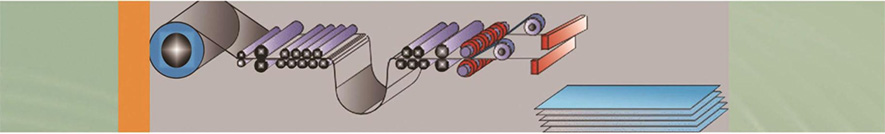

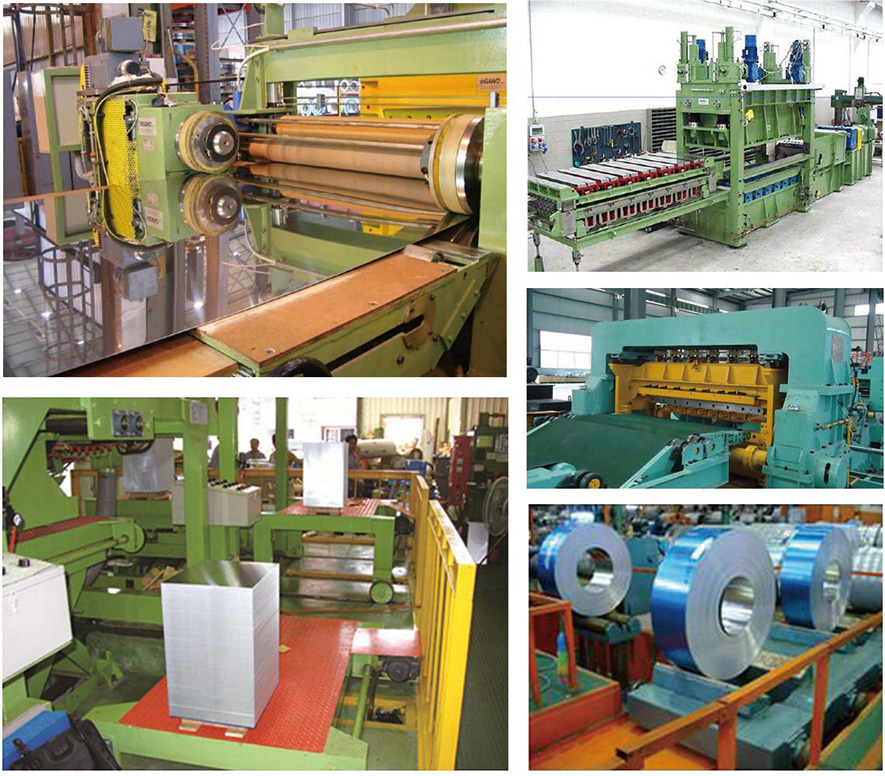

♦該生產線是將較薄金屬卷板整平、剪切成塊狀板材的專用設備。通常由上料小車、開卷機、托板壓引裝置、校平主機、活動過橋、異向糾埔裝置、定尺機構、覆膜裝置、剪板機、輸送工作臺，氣動排料架、液任升降垛 料臺、運料滾道臺及液壓系統、電氣控制系統等組成，協同動作PLC控主要液壓、氣動、電控元件、定尺系統均選用國際知名品牌。
♦本設備主要用來加工冷軋?zhí)间摼戆?、不銹鋼卷板及有色金屬卷板等，配置六重式校平機即可對金屬鋁等板面要求離的卷板進行整平定長剪切。
♦根據客戶要求.校平可采用初、柚兩級校平機校平；定長送剪可采用普通機械電器協同動作、數字變頻技術或交 流佴服技術：費板機可配用普通機械、液壓機型，電磁離合器、氣動離合器傳遞動力的離速閘式剪板機，移動跟蹤的追剪以及回轉式飛剪機. K套相關成型機床可作 更大范圍功能延伸。
|
型號
|
650型
|
800型
|
800型
|
1250型
|
1600型
|
1800型
|
2000型
|
2200型
|
|
原始卷料
|
冷軋板、鍍鋅板、彩涂板、不銹鋼板等
|
|||||||
|
材料厚度
|
0.2mm-2.3mm
|
0.2mm-2.3mm
|
0.5mm-3mm
|
0.3mm-2.3mm
|
0.5mm-3mm
|
0.5mm-3mm
|
0.5mm-3mm
|
0.5mm-3mm
|
|
材料寬度
|
650mm(MAX)
|
800mm(MAX)
|
800mm(MAX)
|
1250mm(MAX)
|
1600mm(MAX)
|
1800mm(MAX)
|
2000mm(MAX)
|
2200mm(MAX)
|
|
卷料重量
|
8ton(MAX)
|
10ton(MAX)
|
10ton(MAX)
|
20ton(MAX)
|
20ton(MAX)
|
20ton(MAX)
|
20ton(MAX)
|
20ton(MAX)
|
|
剪切精度
|
±0.3mm
|
±0.3mm
|
±0.3mm
|
±0.3mm
|
±0.5mm
|
±0.5mm
|
±0.5mm
|
±0.5mm
|
|
機組速度
|
80
m/min(MAX) |
80
m/min(MAX) |
80
m/min(MAX) |
60
m/min(MAX) |
60
m/min(MAX) |
60
m/min(MAX) |
60
m/min(MAX) |
60
m/min(MAX) |
|
型號
|
400型
|
800型
|
800型
|
1250型
|
1600型
|
1800型
|
|||||||
|
原始卷料
|
冷軋板、鍍鋅板、彩涂板、不銹鋼板等
|
||||||||||||
|
材料厚度
|
0.2mm-2.0mm
|
0.2mm-2.3mm
|
0.5mm-3mm
|
0.3mm-2.3mm
|
0.5mm-3mm
|
0.5mm-3mm
|
|||||||
|
材料寬度
|
400mm(MAX)
|
800mm(MAX)
|
800mm(MAX)
|
1250mm(MAX)
|
1600mm(MAX)
|
1800mm(MAX)
|
|||||||
|
卷料重量
|
5ton(MAX)
|
10ton(MAX)
|
10ton(MAX)
|
20ton(MAX)
|
20ton(MAX)
|
20ton(MAX)
|
|||||||
|
剪切精度
|
剪切 ±0.3mm 加減速 ±0.4mm
|
||||||||||||
|
剪切速度
|
200cuts/min
|
160cuts/min
|
120cuts/min
|
120cuts/min
|
|||||||||
|
機組速度
|
70m/min-90m/min
|
80m/min
|
|||||||||||
